LSX流量水头效率监测仪

一、概述

       LSX智能流量水头效率监测仪 以单片机为核心处理标准信号的智能化数字仪表,它与三阀组,差压流量变送器△P,测水头专用差压变送器以及功率变送器等配合组成了流量水头效率监测装置,构成了水轮机流量水头效率监测系统。

、特点

以单片机为核心处理器的智能化监测装置,适用性强。

变送器量程、仪表量程设置及修改简便。

具有断电记忆和参数自动保存功能。

可切换显示瞬时流量值、工作水头值、效率值以及累计流量值。

提供与瞬时流量、工作水头、功率相对应的标准4-20mA输出。

完善的系统自检功能。

可提供变送器工作电源(+24V)。

三、技术性能

显示方式:八位LED高亮数码管显示清晰直观。

显示范围:瞬时流量值:0-9999.99 m3/S

水头值   :0-999.99m

效率值   :0-100.00%

累计流量值:0~999.99999 Km3 /h

输出信号:3路标准4—20mA输出(负载电阻≤525Ω)

测量精度:±0.5%F.S±1个字

工作电源:开关电源AC85~265V,DC110~340V。

功耗:10W。

仪表提供变送器:DC24V电源,变送器无需外接电源。

环境条件:温度:工作温度:0℃~40℃。

贮存温度:-25℃~+70℃。

相对湿度:≤85%RH。

四、工作原理

       水轮机过机流量采用蜗壳差压法测量,根据流量Q与蜗壳测流断面内外侧压差△P的关系式:Q=K√△P 计算出水轮机的流量值,式中的K值为蜗壳流量系数水轮机工作水头由位置水头、速度水头、压力水头三部分组成。压力水头通过差压变送器测出蜗壳进口与尾水管出口的差压值计算得出,速度水头可根据实测的水轮机流量和相应的过流断面积换算得出。当仪表安装完毕位置水头一次测准后即为常数。发电机有功功率N由功率变送器变换为4-20mA后送至仪表。

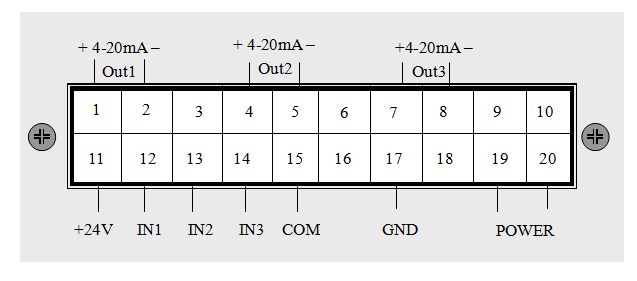

五、接线端子


仪表端子说明:

1   2        端子为瞬时流量4-20mA电流输出

4   5        端子为工作水头4-20mA电流输出

7   8        端子为机组效率4-20mA电流输出

11           +24V电源

12   流量变送器接口   13   水头变送器接口

14   功率变送器接口   15   变送器com接口

17             仪表外壳地

19  20       仪表电源

仪表与差压变送器之间的连接可采用(二线制、三线制、和四线制的连接)根据所配套变送器的不同进行正确的连接。

二线制连接 :变送器+24V连接仪表+24V;变送器信号输出OUT连接仪表IN

三线制连接 :变送器+24V连接仪表+24V;变送器信号输出OUT连接仪表IN;变送器信号输出COM连接仪表COM

四线制连接 :变送器24V+连接仪表+24V;变送器24V-连接仪表COM;变送器信号输出OUT+连接仪表IN;变送器信号输出OUT-连接仪表COM

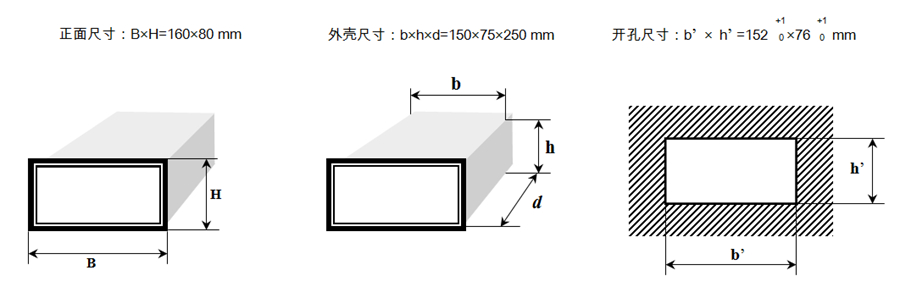

六、安装尺寸

仪表外形及开孔尺寸见下图:
