ZKZ-2T转速监控装置

一、概述

       ZKZ-2T转速监控装置是取代目前水力发电机组转速继电器，同时兼有双路测量频率、机组转速百分比(或实际转速)、机组甩负荷及过速试验等功能的新一代机组自动化测控仪表。

       ZKZ-2T转速监控装置 集频率表、转速表、转速继电器、转速测试仪表于一体。由于其测控精度由晶振决定，不会因长期运行而变化，提高了可靠性。测控仪采用回差方式消除出口继电器抖动，对于机组刹车引起的波形畸变，则采用闭锁方式防止输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。

       该仪表具备通讯功能,软件内置标准MODBUS通讯规约，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。

二、技术性能

测量信号路数：二路, 发电机PT频率值或永磁机Ma频率。

测量频率范围：0.5～100Hz

输入信号电压：0.3～250V

测量精度：    非线性度＜2%，转速死区＜0﹒02%

数显内容：    发电机转速百分比，发电机频率，各路输出设定值。

输出接点：    J1-J8可由用户在所定范围内整定, 刹车时间可设置.

模拟量输出：  4～20mA(对应于机组转速0%ne～200%ne)

通讯内容:     1路模拟量和8路开关量

输出接点容量：0.3A/220VDC，1A/30VDC

永磁机频率：  永磁机中心频率，标准：50Hz

工作环境：    温度0～50℃ 湿度＜85%

外形尺寸：    盘装160×80×250mm

电源：        AC85-265V或DC120-340V

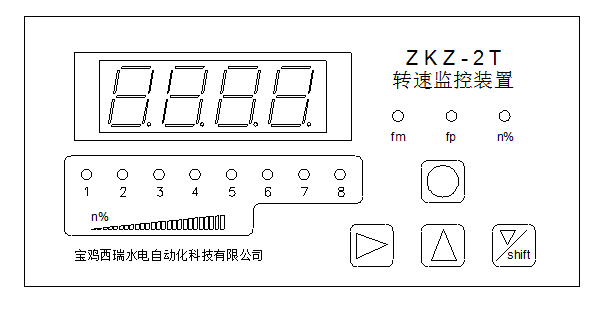

三、面板说明

1、fp灯亮：显示值为PT输入信号所测频率； fm灯亮：显示为永磁机（Ma）输入信号所测频率；n％灯亮：显示值为转速百分比。

2、J1-J8继电器报警输出指示灯。

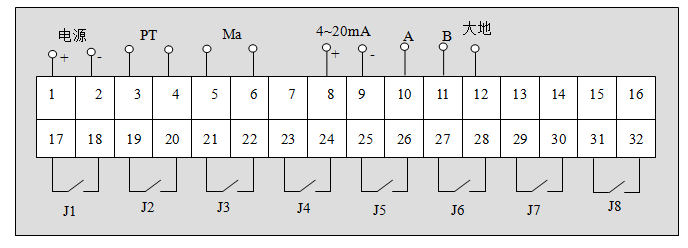

四、接线端子

电源： 1、2号端子，不分正负极。

PT信号： 3、4号端子。

Ma信号： 5、6号端子。

4-20mA输出： 8（电流正）、9（电流负）。

通讯：10（A）、11(B)。

接地：12（表壳接地）

继电器输出：17至32号端子

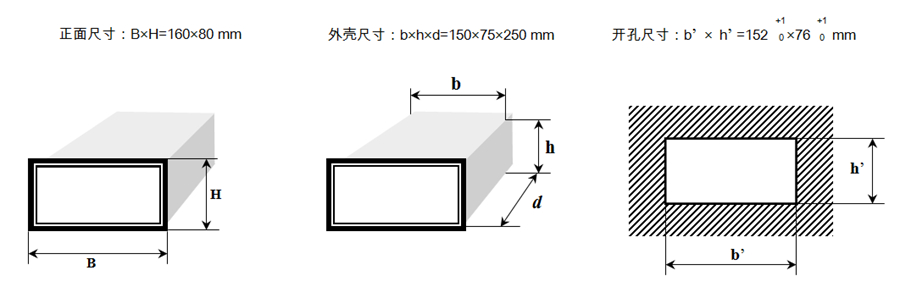

五、安装尺寸

仪表外形及开孔尺寸见下图：
