ZKZ-3T齿盘残压转速监控装置

一、概述

       ZKZ-3T型转速监控装置外接转速脉冲传感器、电压互感器信号,实时监测水轮发电机组的转速,并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号,为自动开、停机及电厂监控系统服务。

二、特点

1、ZKZ-3T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体,是多用途转速监控仪表。

2、转速监控装置具备通讯功能,软件内置标准MODBUS通讯规约。

3、转速测量采用了高性能微处理器CPU为核心测量器件,具有测量精度高、实时性强的特点。

4、装置测控精度只决定于晶振的误差和稳定性,因此转速接点出口值可保持长期运行而不变化。

5、转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作,根据电厂运行需要,可以在现场方便地对8个转速出口值进行一定范围的整定。

6、该装置还具有标准4~20mA 电流输出,可以方便的与计算机接口,可作为水电厂全厂计算机监控系统的组成部分。

三、技术性能

测量信号路数:  一路脉冲信号、一路PT信号(或永磁机信号)

测量频率范围:   0.5~100Hz

测量精度:        非线性度<1%,转速死区<0﹒02%

数显内容:         发电机频率,转速百分比,各路输出整定值。

开关量输出信号: 转速值信号:8路,每点可由用户在所定范围内整定。

蠕动监测信号:  1路,转速在0.05%~1%Ne时接点闭合

装置电源故障报警信号:1路,异常时接点闭合

模拟量输出:     4~20mA(对应于机组转速0%Ne~200%Ne)

输出接点容量:   0.3A/220VDC,1A/30VDC

外形尺寸:       盘装160×80×250mm

电源:           DC120~340V或 AC85~265V/50Hz

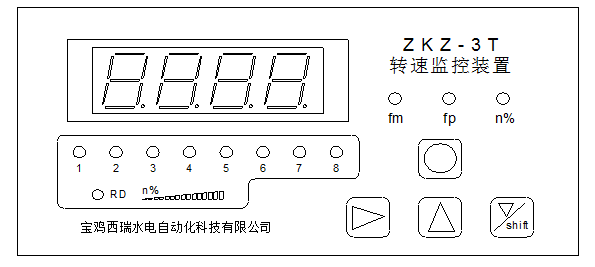

四、面板说明



1、fm灯亮:显示值为PT输入信号所测频率; fp灯亮:显示为齿盘信号频率;n%灯亮:显示值为转速百分比。

2、J1-J8继电器报警输出指示灯。

3、蠕动监测信号RD:转速在0.05%~1%Ne时持续4分钟接点闭合

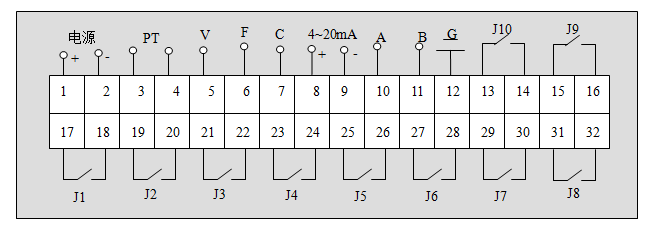

五、接线端子


电源: 1、2号端子,不分正负极。

PT信号: 3、4号端子。

齿盘信号:5(V接脉冲传感器电源+24V)、6(F接脉冲传感器信号输入端)、7(C接脉冲传感器信号地)。

4-20mA输出: 8(电流正)、9(电流负)。

通讯:10(A)、11(B)。

接地:12(表壳接地)

继电器输出:13至32

J9接点:装置电源故障报警或断电时接点闭合;

J10接点:蠕动监测接点,监测到蠕动后接点闭合。

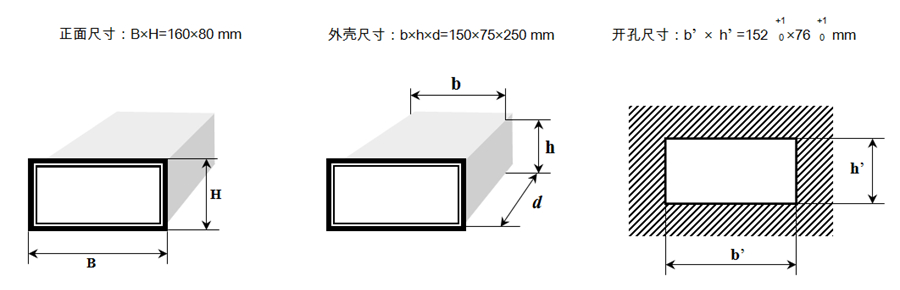

六、安装尺寸

仪表外形及开孔尺寸见下图:
