JDX剪断销信号装置

一、概述

       剪断销信号装置  采用单片机智能控制,采集24路剪断销信号器的信号.当水轮机某个剪断销信号器剪断时,其中信号器销体及导线同时被剪断,装置LED屏显示出是第几路信号器剪断及总共报警路数,同时继电器动作,并将数据经RS485接口远传。

本产品具有以下特点：

1、可同时监测24路信号，可以在1~24路之间设置

2、可直观显示第几路报警及总共报警路数

3、LED屏幕直观显示，便于运行人员观察，标准通讯输出

4、单片机串行通讯输出数据，便于监控系统采集

5、单片机系统经内部分频，其测量精度可达0.01Hz，稳定性高，长期不变。

6、信号输入回路有光电隔离。

7、采用稳态开关电源，交、直流均可稳定工作。

二、工作原理

       水轮机发电机组配置的剪断销信号器分别接入JDX信号装置，经过隔离后传至单片机系统。单片机实时采集输入信号状态，并将状态信息送至显示屏和串行通讯口输出，当某一路剪断销信号器状态发生变化时，单片机系统将变化通道直观显示，实时对报警通道精确定位，同时报警继电器动作，供自动化回路控制使用。

三、技术参数

输入信号：常闭型或常开型剪断销信号器

输入路数：1—24路之间选择

输出接点：2组SPST

接点容量：5A/250VAC，5A/30VDC

通讯输出：RS485(MODBUS RTU)

工作电压：AC85-265V/50Hz或DC120V-340V

工作方式：连续

工作环境：温度0℃~50℃ 湿度<85%RH

 装置功耗：10W

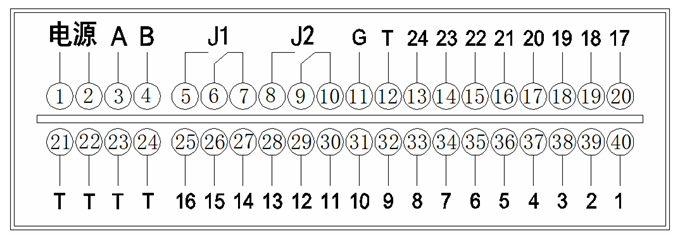

四、接线端子

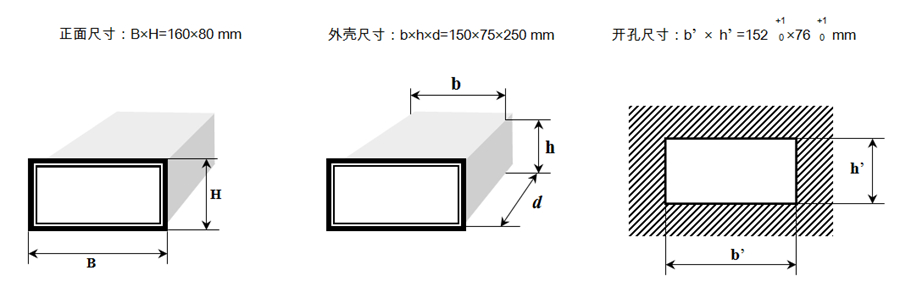

五、安装尺寸
