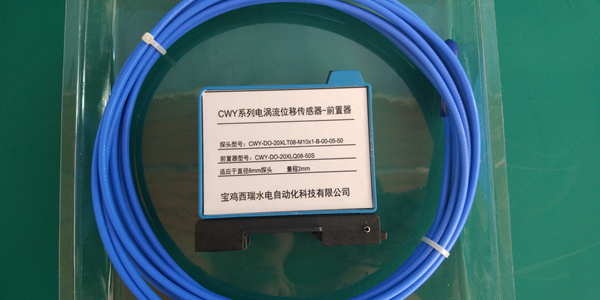

摆度传感器


1、摆度安装要求如下:

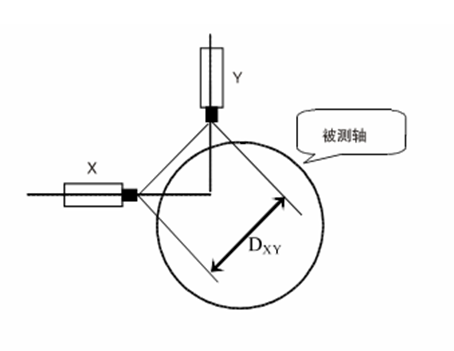

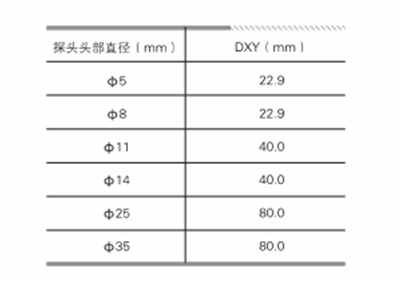

      电涡流传感器安装时注意一下问题:探头间的距离,两个探头之间的安装距离不能过近,否则探头之间会通过磁场产生相邻干扰,造成测量结果的失真,通常探头之间的合适安装距离应满足下表中的尺寸要求。

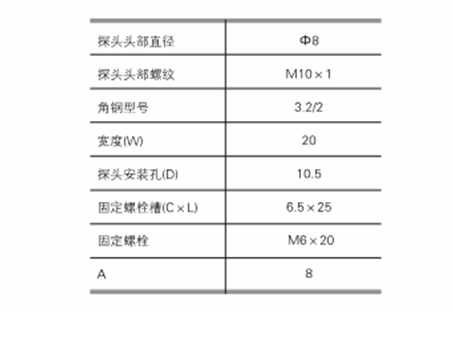

a、 电涡流传感器安装支架(探头直径8mm传感器)要求支架刚性良好,强度尽可能高,否则会因支架的振动造成测量误差,角钢尺寸见下表。




b、 探头安装时应考虑传感器线性测量范围和被测体之间间隙的变化量,通常应将安装间隙设定在传感器线性中点,通常间隙在2mm左右(标准2mm)当传感器和监测仪表正确连接好后,检查仪表的间隙电压应在2v-3v之间的范围内即为正常(标准2.5V)否则应调整安装间隙值。可以通过仪表上面的间隙按键进行查看(此功能只针对摆度传感器有效)

当间隙校正到2mm时仪表LED应显示0.00则为合适状态。

本仪表配置传感器量程为远近1mm测量范围
