XPT133压力变送器
一、概述
XPT133型压力变送器采用一体化接线盒设计,具有专用接线端子,以及指针或液晶数字显示,安装、检验、维修方便。精选进口原装隔离膜压力传感器和专用集成电路,保证了产品优良的性能,与美国ROSEMUNT公司的2088相仿,是理想的扩散硅工业压力测控仪表。
二、技术参数
测量范围: -0.1…0~0.01…100MPa
过载: 1.5倍满量程压力
压力类型: 表压或绝压或密封参考压力
工作温度: -30~80℃
贮存温度: -40~120℃
供电电源: 15~28VDC
输出信号: 4~20mADC
传输方式: 二线制
过程连接: M20×1.5外螺纹;或G1/2外螺纹
外壳防护: 1P65
三、外型尺寸

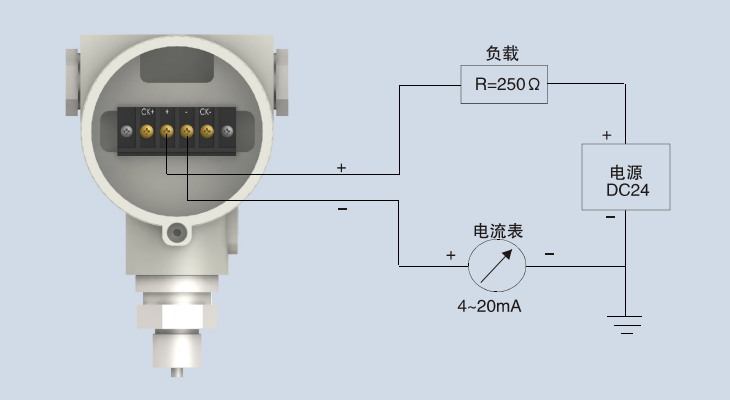

四、接线端子
拧下接线端子后盖,按图连线。变送器接线时,应根据变送器的输出方式按照端子标注进行连接。
