YHS-3油混水变送控制器

一、概述

      YHS-3型一体式油混水在线监测变送控制器用于实时在线监测水电站、火电厂及大型泵站油系统中的含水量。当油箱、油管路中水含量超过报警设定值时，发出报警信号，提醒值班人员及时检查系统，确保发电机组安全运行。

二、特点

精确测量出油系统水分含量，并可输出与显示对应的标准模拟量信号。

报警值可任意设定，调整方便。

测量原理先进，工作稳定可靠。

传感器以单片机为核心，实现智能化。

产品体积小、功能全，安装简便。

三、技术参数

供电电源：AC220V或者DC24V

测量范围：0～5%或者0～10%

测量精度：0.1%

电极材质：1cr18Ni9Ti

显示方式：4位LED显示

消耗功率：5W

工作温度：5-70℃

相对湿度：≤90%RH

介质压力：1.0MPa

输出信号：4～20mA    (负载电阻≥525Ω)；2组报警接点（SPST）报警值可在含水率在量程范围内连续可调。当含水率达到报警设定值时，面板上发光管发光，报警继电器触点同时动作。

四、工作原理

       本装置由电容式传感器和监测仪表两部分组成。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中渗入水后，由于二者介电常数相差很大，由内、外电极构成的电容值发生显著变化。传感器电路产生一稳幅高频方波，当电容值发生变化，则方波频率发生变化，经过对信号的处理放大，传感器输出相应的电流信号。

       监测仪表采用以单片机为核心的智能数字电路。传感器送来的电流信号，经低通滤波、整形放大后送至高精度V/F转换芯片，再送至单片机定时器。单片机对其进行记数、运算，通过串行口输出至显示电路，由4位数码管直观显示含水率。同时，单片机并行输出经D/A转换芯片，转换成标准模拟量，供计算机监控使用。监测仪有功能强大的内存软件，可在满量程内通过按键任意设置报警值，在含水率超过报警设定值时，继电器动作，面板上发光管发光。同时，监测仪还提供传感器工作电源。

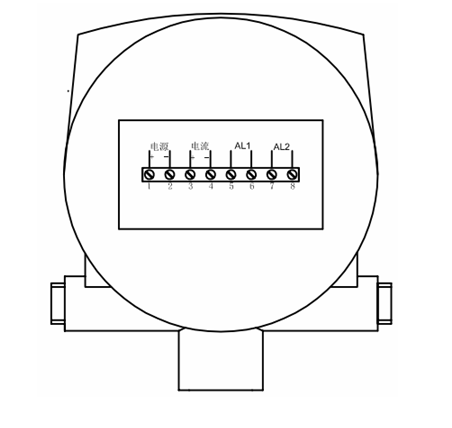

五、接线端子

仪表接线为端子形式，打开后盖按照端子标注序号进行接线。

（1、2 ）为电源输入口（DC24V供电时  1端为正极，2端为负极）.

（3、4）为标准模拟量4-20mA输出（3端为正极, 4端为负极）。

（5、6）为一级报警输出.

（7、8）为二级报警输出。

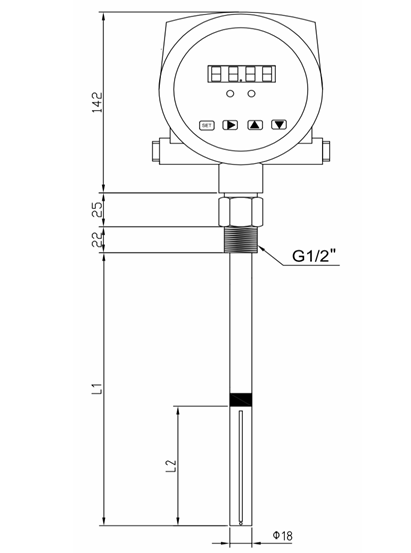

六、外形尺寸
