YHS-2油混水监测装置

一、概述

      YHS-2型油混水监测装置用于监测水电站、火电厂及大型泵站油系统中的含水量。当油箱、油管路中水含量超过报警设定值时，发出报警信号，提醒值班人员及时检查系统，确保发电机组安全运行。

二、特点

精确测量出油系统水分含量，并可输出与显示对应的标准模拟量信号。

报警值可任意设定，调整方便。

测量原理先进，工作稳定可靠。

传感器以单片机为核心，实现智能化。

产品体积小、功能全，安装简便。

三、技术参数

供电电源：AC220V±10%  50Hz

测量范围：0～5%

测量精度：0.5%

报警设定：报警值可在含水率在量程范围内连续可调。当含水率达到报警设定值时，面板上发光管发光，报警继电器触点同时动作。

信号输出：模拟量：DC4～20mA (负载电阻≥525Ω)

报警接点输出：常开常闭各一组

接点容量：10A/AC220V或5A/DC30V

功率：传感器，5W；仪表，10W。

四、工作原理

      本装置由电容式传感器和监测仪表两部分组成。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中渗入水后，由于二者介电常数相差很大，由内、外电极构成的电容值发生显著变化。传感器电路产生一稳幅高频方波，当电容值发生变化，则方波频率发生变化，经过对信号的处理放大，传感器输出相应的电流信号。

      监测仪表采用以单片机为核心的智能数字电路。传感器送来的电流信号，经低通滤波、整形放大后送至高精度V/F转换芯片，再送至单片机定时器。单片机对其进行记数、运算，通过串行口输出至显示电路，由4位数码管直观显示含水率。同时，单片机并行输出经D/A转换芯片，转换成标准模拟量，供计算机监控使用。监测仪有功能强大的内存软件，可在满量程内通过按键任意设置报警值，在含水率超过报警设定值时，继电器动作，面板上发光管发光。同时，监测仪还提供传感器工作电源。

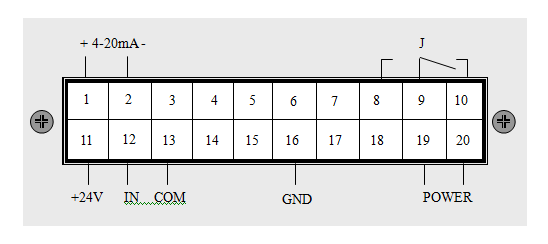

五、接线端子

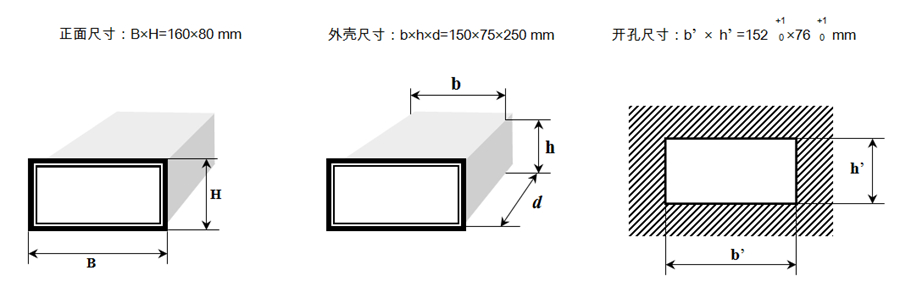

六、安装尺寸

仪表外形及开孔尺寸见下图：
