DSJ多功能水力参数监测装置

一、概述

      DSJ多功能流量水力参数监测装置是一种以单片机为核心处理标准信号的智能化数字化监测装置。能够准确测量计算出水轮机的过机流量，水头，功率以及耗水率，为水轮发电机组经济运行调节提供参考依据。

二、技术参数

输入信号：蜗壳差压，DC4～20mA；工作水头，DC4～20mA；机组效率，DC4～20mA。

显示范围：瞬时流量0～9999999 m³/h；累积流量0～9999999Km³/h；工作水头0～999.99 m；效率0～99.9%；耗水率0～999999.9 m³/KWh。

精度：0.5﹪FS

显示：单色液晶240X128点

输出信号：瞬时流量，工作水头，机组效率，耗水率。

信号型式：DC4～20mA（负载电阻≤525Ω）

故障报警接点：SPST（装置异常时动作）

通讯输出：RS485（MODBUS RTU）

工作电源：交直流通AC86~265V   DC110~340V

功    耗：10W

工作环境：温度 0℃～+50℃  ； 湿度 ≤85%RH。

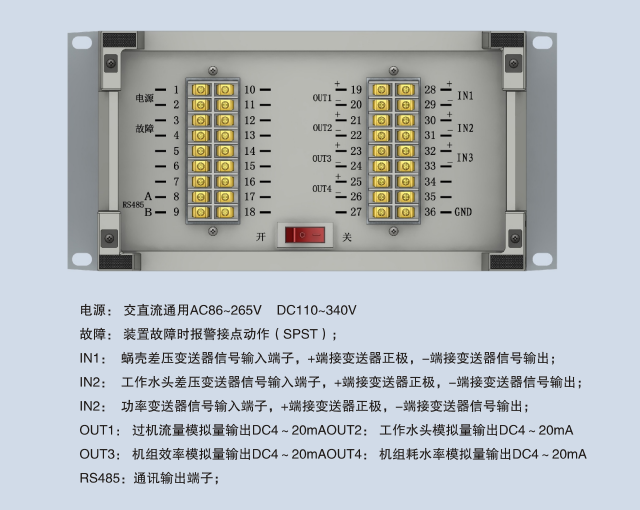

三、接线端子

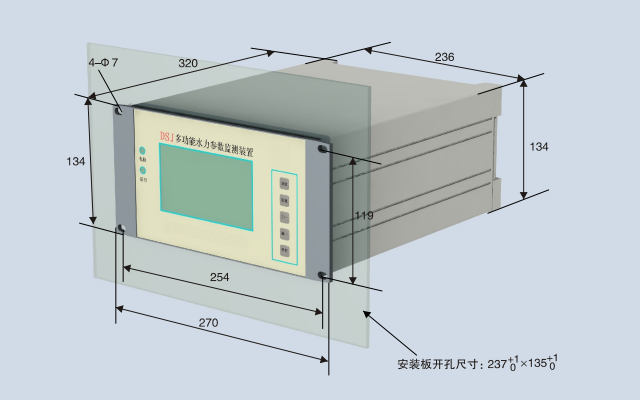

四、外形尺寸
