ZWB温度变送控制器

一、概述

      ZWB智能式温度变送控制器采用全电子结构，配用Pt、Cu等热电阻感应介质温度，集温度测量显示、温度4~20mA变送、继电器接点控制输出三种功能于一体，可以应用在各种温度＜85℃，弱腐蚀性的气体、液体温度测控。

二、特点

本产品具有LED显示、模拟量输出、继电器接点输出功能，具有适用范围广、应用方便的特点。

信号转换器部分采用环氧树脂封装成模块，具有抗震动、耐腐蚀、防潮湿等优点，可用于条件较差的场所，提高了产品应用的稳定性和可靠性。

智能处理单元采用了高精度的温度/电压转换电路和高集成度的嵌入微处理器，具有测量精度高的特点。

报警、温度补偿等参数设置均在变控器操作面板直接操作，使用更为灵活。

三、技术参数

测量范围：可测  0~150℃

供电电源：AC220V 或 DC24V

参数显示：四位LED显示窗口

输出信号：1路4-20mA和2路开关量

继电器容量：5A/AC250V

功率：10W

应用环境：若腐蚀性的液体、气体；介质温度≤180℃；环境温度，0~70℃；环境湿度≤90%RH。

三、工作原理

      封装在不锈钢保护管内的热电阻感应工业过程的温度变化，并将温度的阻值变化转换为成比例的电压信号输出，该电压信号经高精度电路处理后，送入微处理器进行A/D转换。转换后的数字信号存入内存单元。该数字温度值经过标度变换后进行显示，并与设置的报警值比较后进行报警处理。处理器输出与压力对应的D/A电压信号后经V/I变换输出4~20mA电流值。变控器内的参数通过按键设置接口单元即可修改保存。

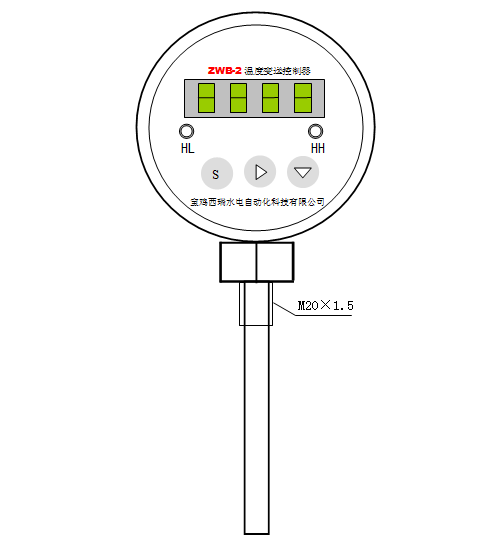

四、面板说明
