WYS-2-G角度变送控制器

一、概述

      WYS-G型角度变送控制器是采用进口绝对值旋转编码器为核心测量器件,辅以横力弹簧机构及外围智能电路,具有测量精度高、性能可靠、安装调整方便、显示直观等许多优点,是针对水电站导叶开度、接力器行程、转轴角度测量而开发的一种高精度、高适用性的系列产品.可同时具有角度传感器、主令开关、显示仪表等功能,可同时显示角度值、开度百分比,可任意设置八路报警输出,同时具有模拟量输出，RS458通讯输出。

角度传感器伸出连接轴可直接和被测转轴连结, 测量角度。

二、技术参数

测量范围：0-300度内任一角度

工作电压：DC24V或 AC85～265V/50Hz

参数显示：四位LED显示角度值和开度百分比； 两位绿色LED指示灯显示当前所处于角度测量还是者百分比测量；八组红色LED指示灯显示接点动作状态

输出参数：1路4-20mA输出，负载电阻≤525Ω；8路开关量输出，接点容量0.3A/220VDC，1A/30VDC

测量精度：0.5%

仪表功耗：≤5W

使用环境：-10～65℃，≤90%RH

三、工作原理

      角度传感器通过连结轴与被测轴固定, 被测轴转动带动传感器轴转动,并经内部电路处理,输出对应0-300度内，任一角度的模拟量(4-20mA)输出。

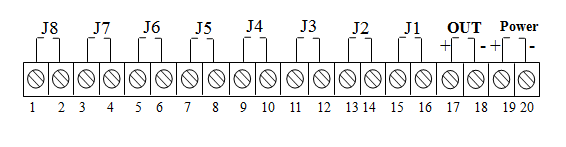

四、接线端子

19、20 端子为电源输入，仪表供电电压有交直流220V或者DC24V任选一种（也可定做特殊电压等级）

当电压等级为DC24V时（19端接正, 20端接负）。不可加入220V电压以免烧坏仪表

当电压等级为交直流通用220V时（接19、20端子）。

当电压等级为直流110V时（19端接正, 20端接负）。

17、18端子为标准模拟量4-20mA输出（17端为正, 18端为负）。

1-16端子为八组开关量输出
