WYS-2-W位移变送控制器

一、概述

      位移变送控制器 采用进口旋转编码器为核心测量器件,辅以横力弹簧机构及外围智能电路,具有测量精度高、性能可靠、安装调整方便、显示直观等许多优点,是针对水电站导叶开度、接力器行程测量而开发的一种高精度、高适用性的系列产品.可同时具有位移传感器、主令开关、显示仪表等功能,可同时显示位移行程、开度百分比,可任意设置八路报警输出,同时具有模拟量输出。

      开度位移变送控制器的的测量绳可直接固定在接力器推拉杆上,测量行程。

二、特点

以进口旋转编码器为核心测量器件，测量准确、可靠。

CPU直接采集编码器输出的格雷码，无A/D转换误差。

百分比和实际值两种显示方式可互相切换。

变送控制器功能强大完备，可输出模拟量、八对开关量并有数码管直观显示。

结构紧凑,安装灵活方便。带标准MODBUS 485通讯。

三、技术性能

测量范围：0~3000mm内根据用户要求设定

工作电压：DC24V、ADC220V

显示方式：n%百分比和实际行程值（可切换）

输出电流：4-20mA（两线制）

输出接点：继电器接点八组

接点容量:      0.3A\220V DC  ,  1A\30V DC

精度：      0.5%

工作温度：-10~65℃

四、工作原理

      WYS-2-W型位移变送控制器通过一根高柔性的不锈钢芯线同被测体相连,经恒力弹簧与传感器轴相连,将直线运动转换成旋转运动.传感器内置的精密电路进行可靠的数据处理,输出与直线位移成线性变化的模拟量输出(4~20mA)。

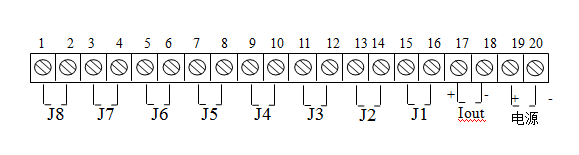

五、接线端子

19、20 为电源输入，电压等级为DC24V（19端接正, 20端接负）。

17、18为标准模拟量4-20mA输出（17端为正, 18端为负）。
