ZYB压力变送控制器

一、概述

      智能压力变送控制器 为全电子结构。采用干式陶瓷应变压力传感器，集压力测量显示、输出4~20mA标准模拟量、继电器控制、485通讯多种功能于一体，可以应用在温度-40℃到125℃的弱腐蚀性的气体、液体压力的精确测量。＜85℃

二、特点

以高性能单片机为核心控制部件，具有良好的可靠性，抗干扰性；

采用专用采集芯片使显示更加稳定可靠，精确度高。

本产品具有LED显示、模拟量输出、继电器接点输出功能，具有适用范围广、应用方便的特点。

带标准MODBUS 485通讯。

交直流供电系统。

采用高亮LED作为人机界面，压力值及装置状态清晰直观

三、技术性能

测量范围：   -0.1~ 25MPa 内任意量程选用，高于25 MPa压力值可定制。

测量精度：    精度：±0.5%  或  精度：±0.25%   年漂移＜±0.2FS

数显方式：   四位 LED显示

输出信号：   继电器接点输出6组 ，报警方式：上下限报警，一组标准模拟量，和6组继电器，一路RS485通讯。

接点容量：   0.3A/220VDC，1A/30VDC  （阻性负载）

接点形式：   ＤＰＤＴ

使用环境：   环境温度0～50℃         相对湿度 ＜95%

电源电压:     AC 90-260V开关电源或者DC24V电源（客户任选）

外径尺寸：   径向Φ100mm表头，轴向带前边（安装与机柜上）

输出电流：   4～20mA变送电流

功耗：       10W

四、工作原理

       工业过程的压力变化直接作用在压力膜片的前表面，膜片电极将压力的变化转换为成比例的电压信号输出，该电压信号送入频率/电压变换电路，送入微处理器的计数接口。微处理器精确测量频率变化，并将其转换成与压力对应数字信号存入内存单元。该数字压力值经过标度变换后进行显示，并与设置的报警值比较后进行报警处理。处理器输出与压力对应的D/A电压信号后经V/I变换输出4~20mA电流值。变控器内的参数通过按键设置接口单元即可修改保存。

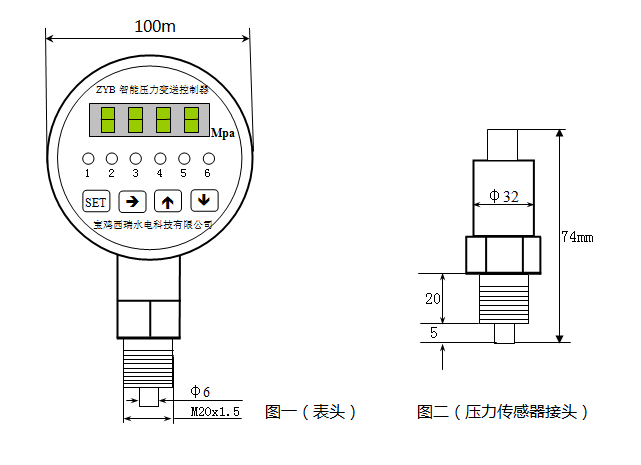

五、外形尺寸

本装置安装尺寸完全兼容弹簧机械式压力表，按相应安装规程旋紧密封即可。

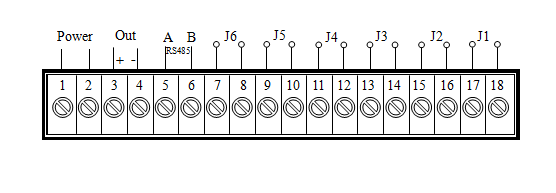

六、接线端子

请注意确认仪表电源电压等级为ADC220V或DC24V，以免烧坏仪表！不能确定时请致电厂家咨询。

（1、2 ）为Power电源输入口（DC24V供电时  1端为正，2端为负）。

（3、4）为标准模拟量4-20mA输出（3端为正, 4端为负）。

如果需要现场校准压力表请致电厂家进操作指导。
