WKD液位变送控制器

一、概述

      WKD液位变送控制器采用进口微量程干式陶瓷压力传感器来测量液位。该仪表集精密采集、现场显示、4~20mA输出、现场报警、工业通讯为一体的标准型液位控制器，并能发出6组报警信号，其报警值全量程范围内可调，可用于水位、油位，如轴承及回油箱系统的液位测量。

二、特点

外观小巧美观，便于现场安装，无传统浮球不存在粘连卡住等问题。

采用专用采集芯片使显示更加稳定可靠，精确度高。

单片机可对数值进行智能化处理，6级报警接点输出，

一路标准工业4-20mA输出，和现实液位成线性对应关系。

6级报警值全量程范围可任意设定。

6级报警性质可任意设定。

软件内置标准MODBUS通讯规约。

供电电源可选：AD/DC220V或者DC24V供电。

采用高亮LED作为人机界面，液位、报警等参数清晰可见。

选用德国原产干式陶瓷压力传感器，具有较高过载能力和极强的抗干扰能力。

三、技术性能

测量范围：杆式Max 2000mm，Min  200mm；

电缆式2米-200米之间都可以定做。

电源电压： AC220或DC24V, 订货时确定。

继电器触点容量：0.3A/220VDC，1A/30VDC 、6组继电器可设置

显示：4位LED              精度：±1mm、年漂移＜±0.2FS

4~20mA变送电流        精度：±0.5%、 年漂移＜±0.2FS

标准MODBUS通讯规约（需订货说明）。

四、工作原理

      液位变化直接作用在陶瓷膜片的前表面，膜片电极将压力的变化转换为成比例的电压信号输出，该电压信号送入A/D变换电路，送入微处理器的接口。微处理器精确测量频率变化，并将其转换成与压力对应数字信号存入内存单元。该数字压力值经过标度变换后进行显示，并与设置的报警值比较后进行报警处理。处理器输出与压力对应的D/A电压信号后变换输出4~20mA电流值。

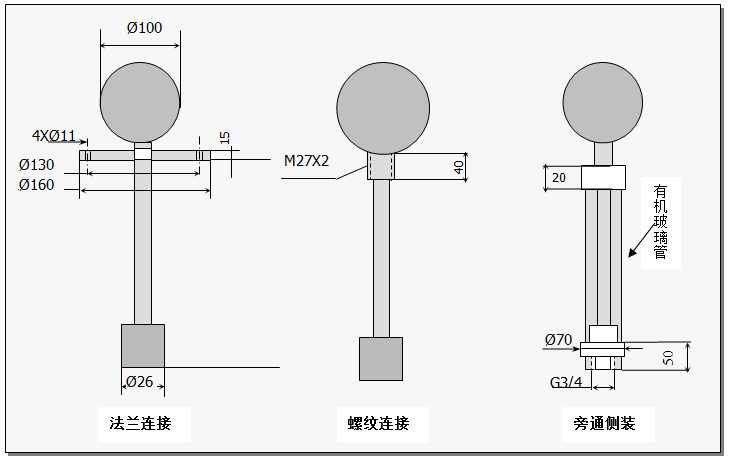

五、安装形式及尺寸

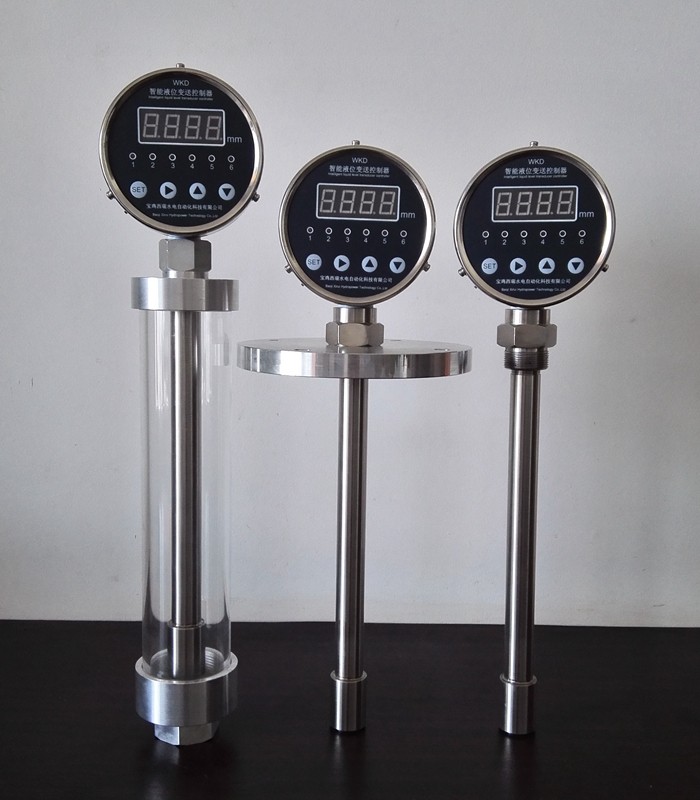

WKD液位变送控制器有三种安装形式。油箱油位监测多用法兰连结或螺纹连接, 轴承油位测量多用旁通侧装。

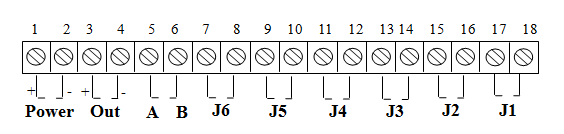

六、接线端子

请注意确认仪表电源电压等级为ADC220V或DC24V，以免烧坏仪表！不能确定时请致电厂家咨询。

（1、2 ）为Power电源输入口（DC24V供电时  1端为正，2端为负）.

（3、4）为标准模拟量4-20mA输出（3端为正, 4端为负）。

本仪表标配不带通讯，如需通讯功能订货时需告知。
