SWJ-3型水位/水头监测装置

一、概述

      SWJ-3型水位/水头监测仪分别接受上游，下游两路液位传感器送来的模拟信号，经过A/D转化送CPU处理计算，直观显示上游水位，下游水位，和水头值，并输三路标准模拟量分别对应上游水位，下游水位，和水头。监测仪输出六路报警继电器，三路标准模拟量，一路RS485串行通讯，且量程，高程，报警值，报警性质等参数可通过按键任意设定。

二、特点

以单片机为核心处理器的智能化监测装置，适用性强。

输出与量程对应的标准模拟量信号。

提供报警状态显示和六级报警输出接点，六级报警值可单独设定。

可根据当地环境设定海拔高度。

具有断电保护、自动记忆的功能。

完善的系统自检功能。

可提供变送器工作电源(+24V)。

三、技术性能

显示方式：LED高亮数码管显示清晰直观。

输出信号：标准4—20mA输出(负载电阻≤525Ω)

报警输出：接点形式：常开触点。

接点容量：5A/AC220V，2A/DC30V。

报警设定：报警值均可在量程上、下限之间任意设定。

工作电源：开关电源AC85~265V，DC110~340V。

功耗：10W。

仪表提供变送器：DC24V电源，变送器无需外接电源。

环境条件：温度：工作温度：0℃~40℃。

贮存温度：-25℃~+70℃。

相对湿度：≤85%RH。

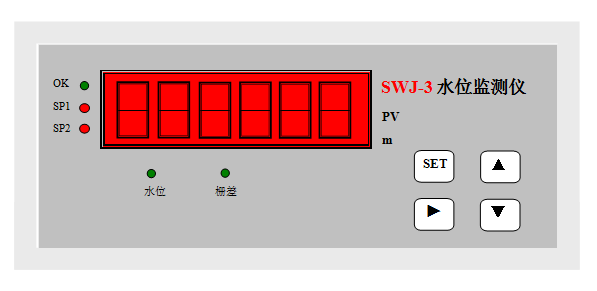

四、面板说明

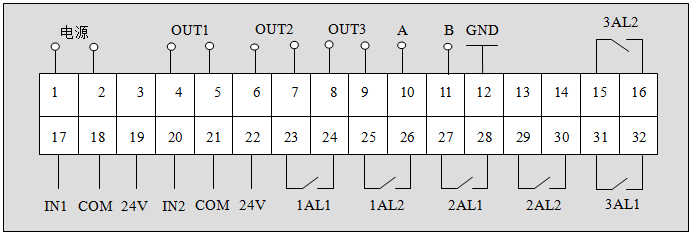

五、接线端子

六、安装尺寸

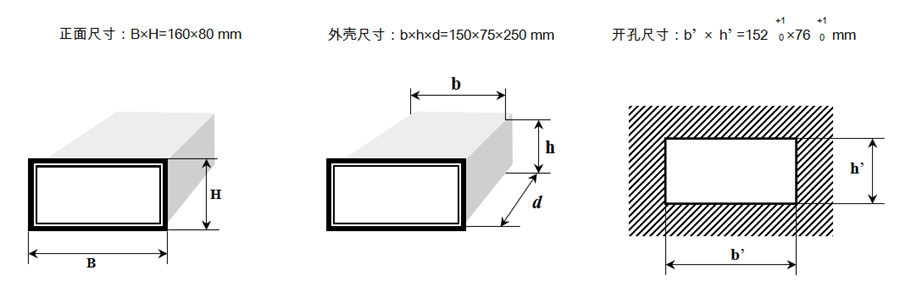

仪表外形及开孔尺寸见下图：
