SWJ-1型水位监测仪

一、概述

      SWJ-1型水位监测仪接受液位传感器送来的模拟信号，经过A/D转化送CPU处理计算，直观显示水位值，并输出四路报警继电器，一路标准模拟量，一路RS485串行通讯，且量程，海拔高度，报警值，报警性质等参数可通过按键任意设定。

二、特点

以单片机为核心处理器的智能化监测装置，适用性强。

输出与量程对应的标准模拟量信号。

提供报警状态显示和四级报警输出接点，四级报警值可单独设定。

可根据当地环境设定海拔高度。

具有断电保护、自动记忆的功能。

完善的系统自检功能。

可提供变送器工作电源(+24V)。

三、技术性能

显示方式：LED高亮数码管显示清晰直观。

输出信号：标准4—20mA输出(负载电阻≤525Ω)

报警输出：接点形式：常开触点。

接点容量：5A/AC220V，2A/DC30V。

报警设定：四级报警值均可在量程上、下限之间任意设定。

工作电源：开关电源AC85~265V，DC110~340V。

功耗：10W。

仪表提供变送器：DC24V电源，变送器无需外接电源。

环境条件：温度：工作温度：0℃~40℃。

贮存温度：-25℃~+70℃。

相对湿度：≤85%RH。

四、工作原理

       水位监测仪由液位传感器、监测仪表和连接电缆等组成。传感器输出的模拟信号经处理后送入单片机系统进行处理。处理后的数据进行显示及变换为4~20mA模拟量输出，当监测的液位值越限时，分别输出四级报警。

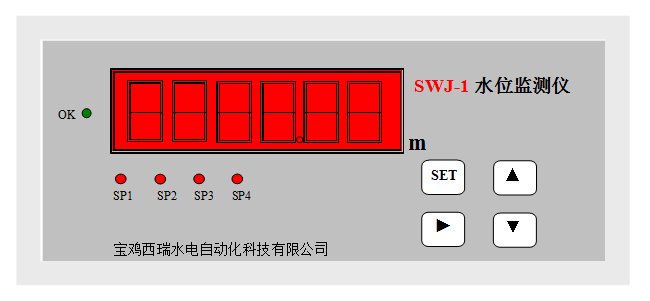

五、面板说明

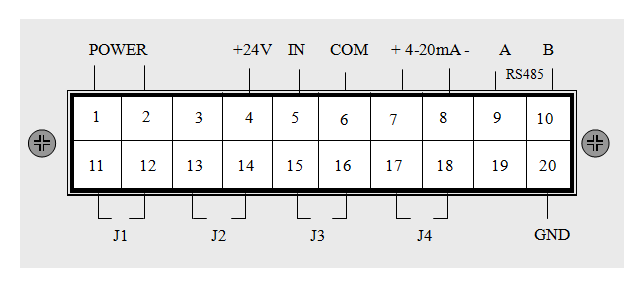

六、接线端子

七、安装尺寸

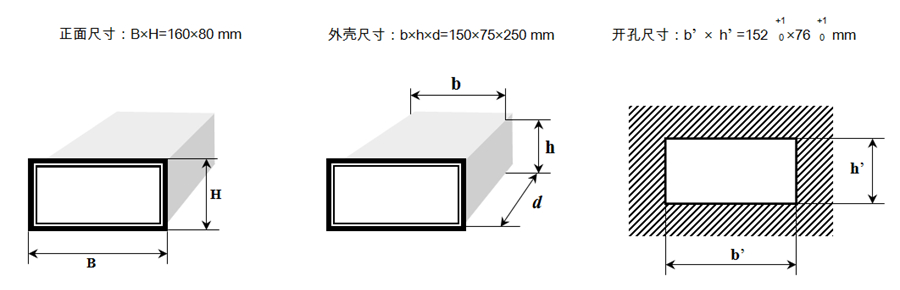

仪表外形及开孔尺寸见下图：
