SWJ智能数显仪

一、概述

       SWJ 智能数显仪 以单片机为核心处理单元，可配置各种4-20mA变送器，实现数据实时采集、处理，精确显示监测点数据变化，同时可输出相对应的模拟量，继电器，RS485通讯等数据，实现自动化控制。

二、特点

以单片机为核心处理器的智能化监测装置，适用性强。

输出与量程对应的标准模拟量信号。

提供报警状态显示和四级报警输出接点，四级报警值可单独设定。

具有断电保护、自动记忆的功能。

完善的系统自检功能。

可提供变送器工作电源(+24V)。

三、技术参数

显示方式：四位LED高亮数码管显示清晰直观。

输出信号：标准4—20mA输出(负载电阻≤525Ω)

报警输出：接点形式：常开触点。

接点容量：5A/AC220V，2A/DC30V。

报警设定：四级报警值均可在量程范围之内任意设定。

工作电源：开关电源AC85~265V，DC110~340V。

功耗：10W。

仪表提供变送器：DC24V电源，变送器无需外接电源。

环境条件：温度：工作温度：0℃~40℃。

贮存温度：-25℃~+70℃。

相对湿度：≤85%RH。

四、工作原理

       智能数显仪由变送器、监测仪表和连接电缆等组成。变送器输出的信号经处理后送入单片机系统进行运算。运算后的数据进行显示及变换为4~20mA模拟量输出，报警值输出和通讯输出。

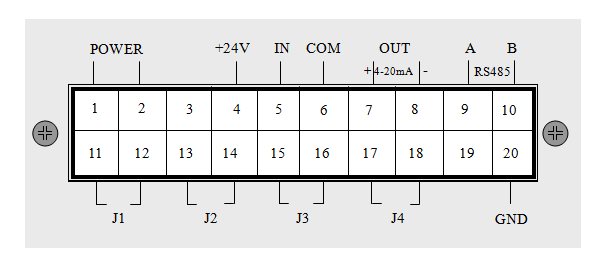

五、接线端子

六、安装尺寸

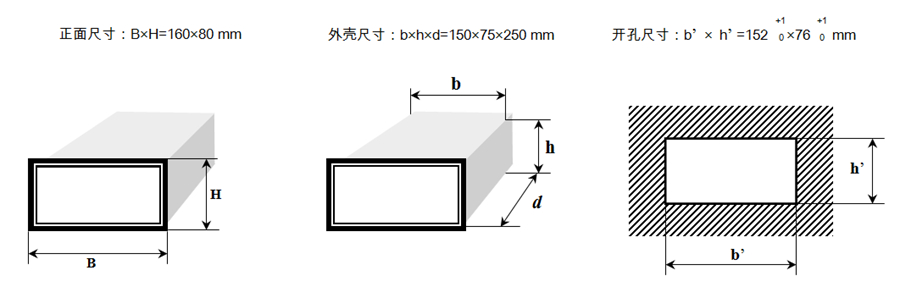

仪表外形及开孔尺寸见下图：
