ZWJ轴位移监测装置

一、概述

       ZWJ轴位移监测装置 是一种单元结构的主轴轴向位移监测仪表。监测仪以高速单片机为核心处理器，配置非接触的电涡流位移传感器，前置放大器，来实现对水轮发电机主轴轴向位移的监测。

二、特点

以单片机为核心处理器的智能化监测装置，适用性强。

输出与量程对应的标准模拟量信号。

提供报警状态显示和二级报警输出接点，二级报警值可单独设定。

具有断电记忆，参数自动保护功能。

可贴换显示电涡流位移传感器的间隙电压值

完善的系统自检功能。

三、技术参数

显示方式：LED高亮数码管显示清晰直观。

测量范围：0-20.00mm (或用户确定)

测量精度：±0.01mm

灵敏度：5V/mm(或2.5V/mm)

频率响应：0.5Hz~2500Hz

输出信号：标准4—20mA输出(负载电阻≤525Ω)

报警输出：接点形式：常开触点。

接点容量：5A/AC220V，2A/DC30V。

报警设定：二级报警值均可在量程上、下限之间任意设定。

工作电源：开关电源AC85~265V，DC120~340V。

功耗：10W。

环境条件：温度：工作温度：0℃~40℃。

贮存温度：-25℃~+70℃。

相对湿度：≤85%RH。

四、工作原理

       ZWJ轴位移监测装置由电涡流传感器，监测仪表和连接电缆等部件组成。电涡流传感器监测主轴的轴向位移量，经低通滤波，抗干扰处理及输出驱动后送入监测仪。仪表将采集来的信号进行数据处理显示和输出两级报警，同时输出与显示值对应的模拟量信号，可设置两级报警。

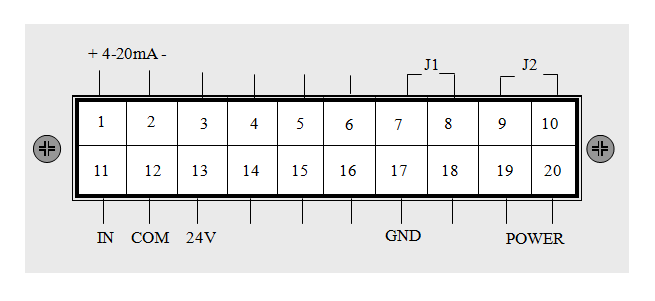

五、接线端子

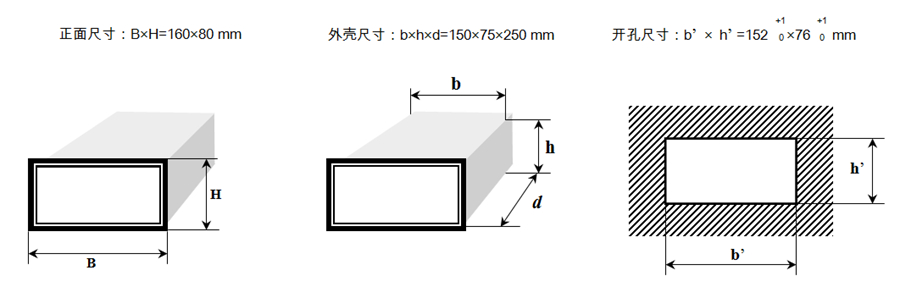

六、安装尺寸

仪表外形及开孔尺寸见下图：
