DYK导叶开度仪
一、概述
DYK型导叶开度仪是针对水电站导叶开度、闸门开度、接力器行程、转轴角度测量而开发的一种高精度、高适用性的系列产品，仪表采集变送器信号，可显示位移行程、开度百分比,可任意设置八路报警输出,同时具有模拟量输出。
二、技术参数
测量信号：位移传感器 信号形式：电流4~20mA
测量精度：非线性度＜0.3%
数显内容：位移行程值，开度百分比，各路输出整定值。
开关量输出信号： 8路，每点可由用户在所定范围内整定。
输出接点容量： 5A/250VAC，5A/30VDC
模拟量输出： 4～20mA (对应0%～100%开度)
工作环境：温度0～50℃ 湿度＜85%
工作方式：连续
电源： 110V/220VDC或 AC110/220V/50Hz
功耗： 10W

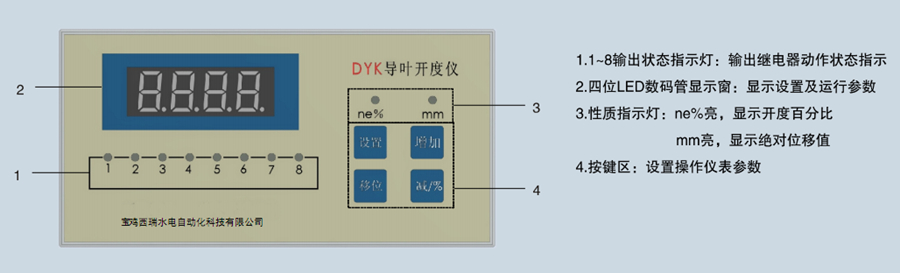

三、面板说明

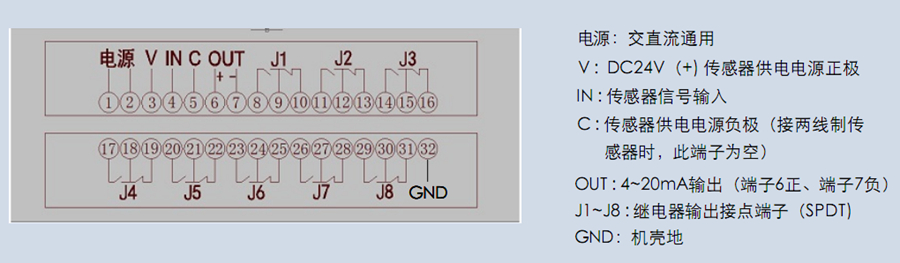

四、接线端子

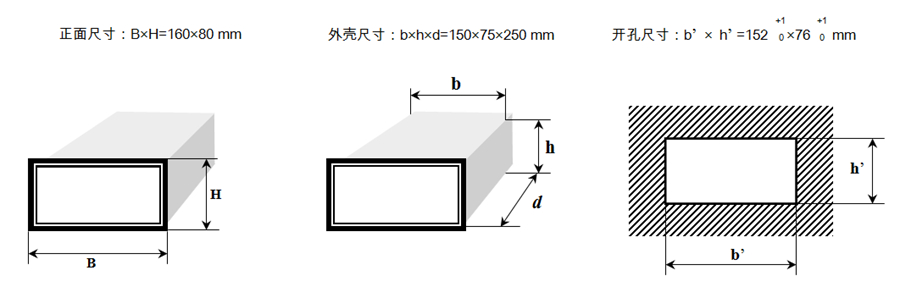

五、安装尺寸
仪表外形及开孔尺寸见下图：
