SYM水压脉动监控装置

一、概述

       SYM水压脉动装置 以单片机为核心处理单元，配置脉动压力变送器，实时监测测点的压力脉动状况，并对压力脉动数值进行采集、处理，精确显示测点的水压脉动变化，同时可输出相应的模拟量。当测点的水压脉动超出预置的值时，可以发出报警信号。进行水压脉动监测，可使运行人员了解机组的工况，优化机组的运行。

二、特点

以单片机为核心处理器的智能化监测装置，适用性强。

输出与量程对应的标准模拟量信号。

提供报警状态显示和二级报警输出接点，二级报警值可单独设定。

可切换显示水压脉动的峰-峰值（PV）相对值(%)和实时值(Mpa)。

具有断电保护、自动记忆的功能。

完善的系统自检功能。

可提供变送器工作电源(+24V)。

三、技术性能

显示方式：四位LED高亮数码管显示清晰直观。

输出信号：标准4—20mA输出(负载电阻≤525Ω)

报警输出：接点形式：常开触点。

接点容量：5A/AC220V，2A/DC30V。

报警设定：二级报警值均可在量程上、下限之间任意设定。

工作电源：开关电源AC85~265V，DC110~340V。

功耗：10W。

仪表提供变送器：DC24V电源，变送器无需外接电源。

环境条件：温度：工作温度：0℃~40℃。

贮存温度：-25℃~+70℃。

相对湿度：≤85%RH。

四、工作原理

       水压脉动装置由压力变送器、监测仪表和连接电缆等组成。变送器输出的压力脉动信号经信号处理后送入单片机系统进行处理。处理后的数据进行显示及变换为4~20mA模拟量输出，当监测的脉动值越限时，分别输出一、二级报警。

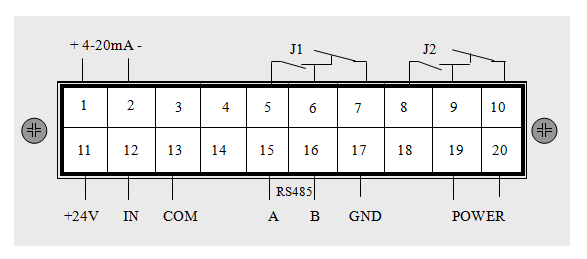

五、接线端子

六、安装尺寸

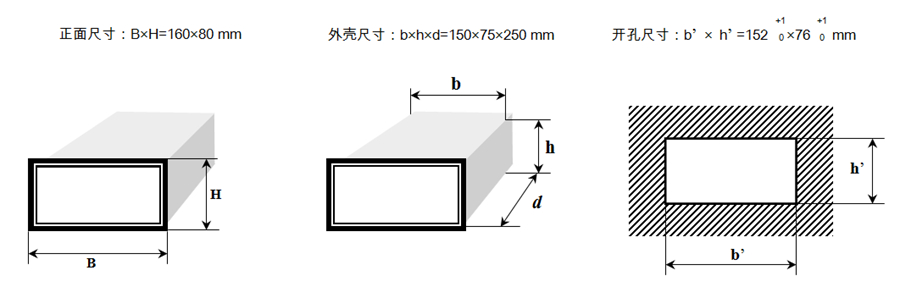

仪表外形及开孔尺寸见下图：
