LJZ-2差压流量监测装置
一、概述
LJZ-2智能流量监测仪 以单片机为核心处理标准信号的智能化数字仪表,它与三阀组,差压流量变送器△P等配合组成了流量监测装置,构成了水轮机蜗壳差压流量监测系统。本装置同时可输出相应的模拟量。当流量超出预置的值时,可以发出报警信号,带有标准485通讯。进行流量监测,可使运行人员了解机组的工况,优化机组的运行。
二、特点
以单片机为核心处理器的智能化监测装置,适用性强。
输出与量程对应的标准模拟量信号。
提供报警状态显示和二级报警输出接点,二级报警值可单独设定。
可切换显示瞬时流量值和累计流量值。
具有断电保护、自动记忆的功能。
完善的系统自检功能。
可提供变送器工作电源(+24V)。
三、技术性能
显示方式:八位LED高亮数码管显示清晰直观。
输出信号:标准4—20mA输出(负载电阻≤525Ω)
报警输出:接点形式:常开触点。
接点容量:5A/AC220V,2A/DC30V。
报警设定:二级报警值均可在量程上、下限之间任意设定。
工作电源:开关电源AC85~265V,DC110~340V。
显示范围:瞬时流量值: 0~999999.99 m3/S
累计流量值: 0~999.99999 Km3 /h
功耗:10W。
仪表提供变送器:DC24V电源,变送器无需外接电源。
环境条件:温度:工作温度:0℃~40℃。
贮存温度:-25℃~+70℃。
相对湿度:≤85%RH。
四、工作原理
水轮机过机流量采用蜗壳差压法测量,根据流量Q与蜗壳测流断面内外侧压差△P的关系式:Q=K√△P 计算出水轮机的流量值,式中的K值为蜗壳流量系数。

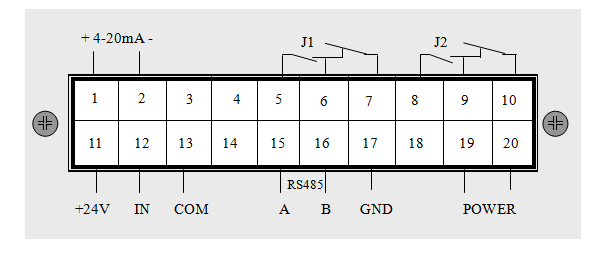

五、接线端子

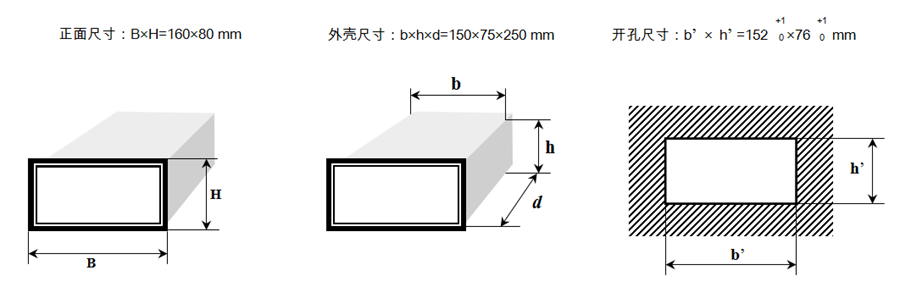

六、安装尺寸
仪表外形及开孔尺寸见下图:
