ZKZ-4转速监控装置

一、概述

     ZKZ-4- PLC转速监控装置外接转速脉冲传感器、电压互感器信号实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。

二、技术参数

测量信号路数：  一路齿盘脉冲信号，一路残压。

测量精度： 非线性度＜1%，转速死区＜0.02%

显示内容： 发电机频率转速百分比，各路输出整定值。

显示方式： LED数码管

开关量输出信号：10路转速值信号，每点可由用户在所定范围内整定；1路蠕动监测信号，转速在0.05%～1%Ne时接点闭合。

装置故障报警信号：PLC输入输出点故障或装置失电

模拟量输出：4～20mA 对应机组转速 0%-200%Ne

输出接点容量：   5A/250VAC，2A/30VDC

通讯方式：RS485(MODBUS RTU协议)

工作环境：温度0～50℃ 湿度＜85%

电源：DC220V 或AC220V,DC110V任选（订货时确定）

功耗：50W

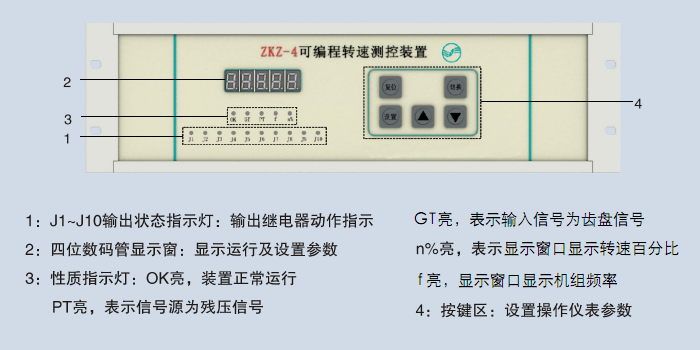

三、面板说明

四、接线端子
