ZKZ-5冗余转速监控装置

一、概述

     ZKZ-5型双PLC冗余转速监控装置外接转速脉冲传感器、残压信号实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。

二、技术参数

测量信号路数：  二路齿盘脉冲信号，一路残压。

测量频率范围：  0.05～100Hz

测量精度： 非线性度＜1%，转速死区＜0﹒02%

显示内容： 发电机频率，机组转速、转速百分比，各路输出整定值,额定转速（频率）记忆。

显示方式： 4”液晶触摸屏、LED数码管

开关量输出信号：12路转速值信号，每点可由用户在所定范围内整定。

蠕动监测信号：1路，转速在0.05%～1%Ne时接点闭合

装置故障报警信号：2路，1路为主控PLC故障异常时接点闭合，另一路为装置故障异常接点闭合。

模拟量输出： 4～20mA(对应于机组转速0%Ne～200%Ne)

输出接点容量：1A/250VAC，1A/30VDC

通讯方式：RS485(MODBUS RTU协议)

工作环境：温度0～50℃ 湿度＜85%

电源：DC220V 或AC220V/50Hz,DC110V任选（订货时确定）

功耗：250W

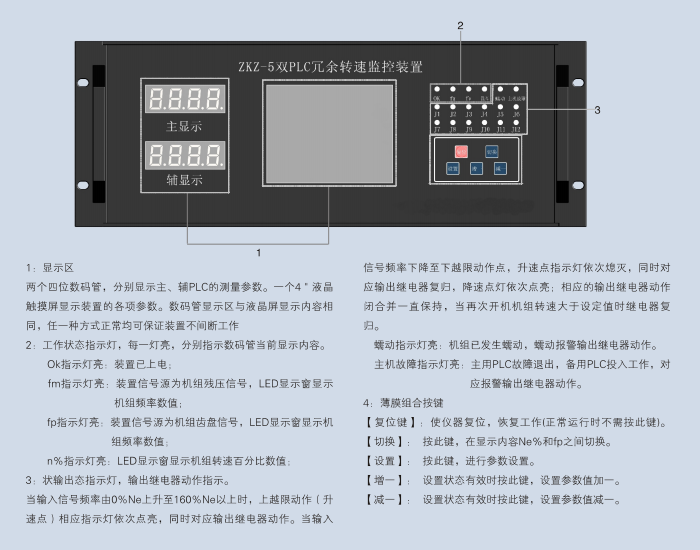

三、面板说明

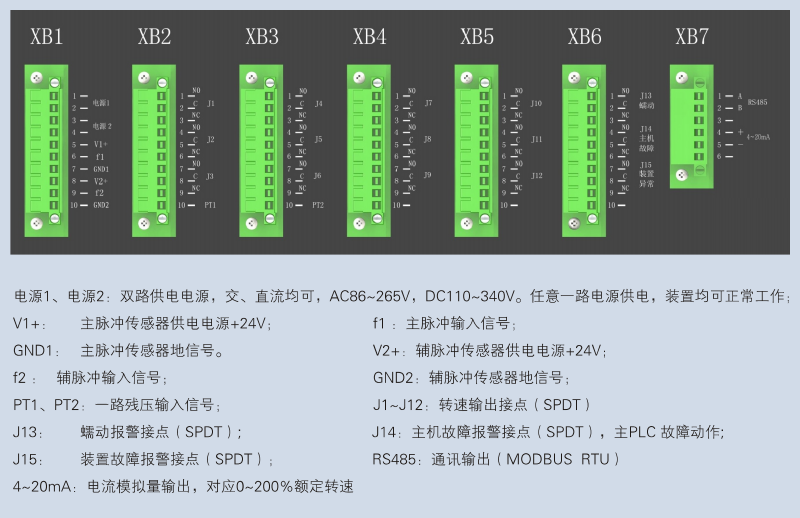

四、接线端子
