RDJ-P机组蠕动监测装置
一、概述
RDJ-P蠕动监测系统由靠轮操作机构和可编程装置组成。装置采用德国西门子公司PLC为核心控制器，欧姆龙旋转编码器为角度测量元件，监测水轮机组停机状态下机组的蠕动状况。
二、技术参数
测量范围：0°- 360°°
测量精度：0.2°
数显方式：数码显示
输出信号：继电器接点输出，2组
接点容量：5A/AC220V 2A/DC30V(阻性负载)
接点形式：DPDT
工作环境：温度0-50° 湿度＜95％
外形尺寸：盘装：宽×高×深﹦160×80×320
电源：AC220V
功耗：40w

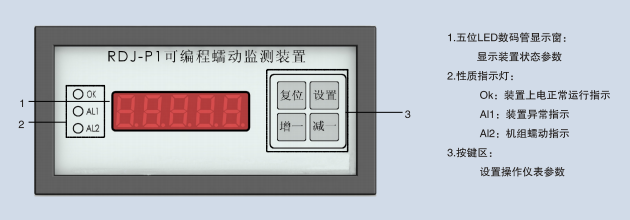

三、面板说明
四、接线端子
