UXJ磁翻板液位计

一、概述

       UXJ磁翻版液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。其基本特性为现场指示并配有液位报警磁记忆开关，可实现远距离液位上、下限二位或上上、上、下、下下限四位报警。基本型与磁致伸缩线液位变送器配合，可将液位的变化转换成4~20mA电流输出，实现液位的远传、监测和控制。它广泛应用于水电站以及石油、化工等部门各类密闭或敞开容器内的液位测量。

二、技术参数

测量范围（安装法兰中心距）mm ： 500、600、700、800、900、1000、1400、1600、2000、2500、3000。可按用户提供中心距生产

磁翻柱指示精度：± 10mm

介质温度：≧0.6cm3

工作压力：2.5; 4.0; 6.4Mpa

材质：316L

连接方式：法兰连接

报警磁记忆开关数量出厂时一般供给上、下限报警磁记忆开关各一个，增加需订货时说明。

磁记忆开关接点容量5A/AC220V  1A/DC30V磁致伸缩线液位变送器

测量范围：500-30000mm

基本误差：±0.1mm

输出信号：DC4~20mA（负载阻抗≦525Ω）

电源电压：DC24V

环境温度：0℃~60℃

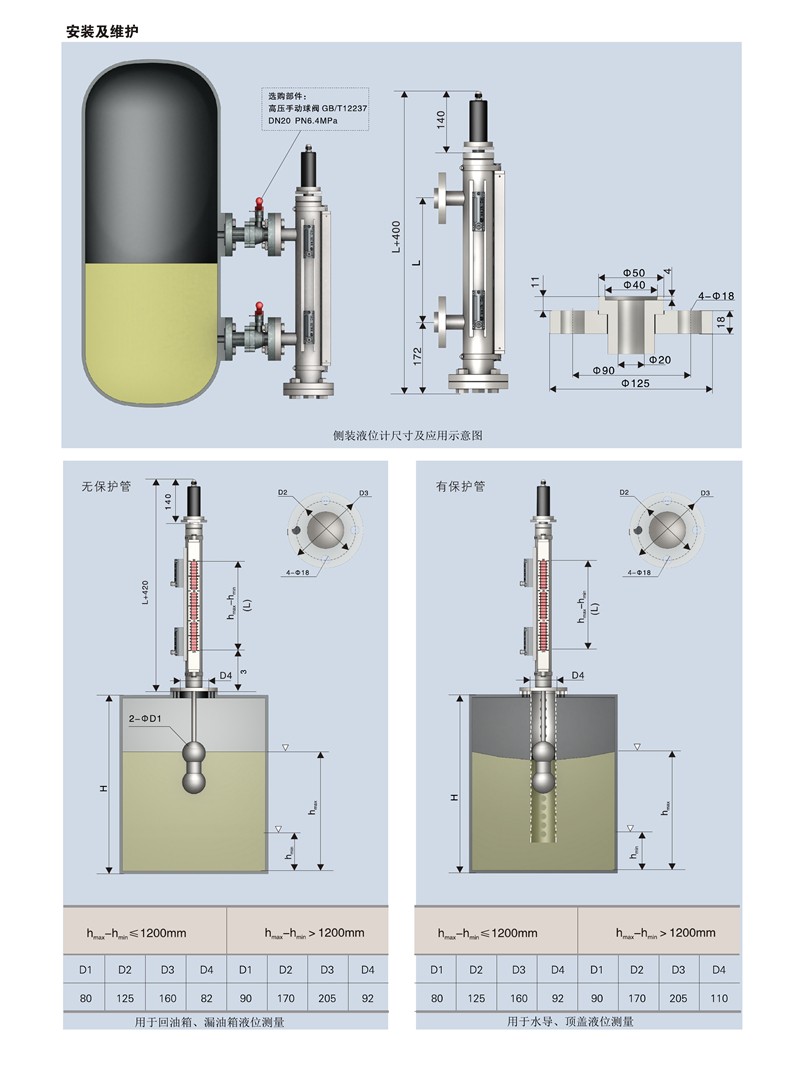

三、外型及安装尺寸
