CJX剪断销信号器
一、概述
CJX剪断销信号器专门用来反映水轮机导叶连杆的剪断销剪断事故，一般装设在剪断销的轴孔内，每一个剪断销轴孔内装设剪断销信号器一件，剪断销信号器通常与信号装置配合使用，并在下列两种情况下发出电气信号：
① 正常停机过程中，如果某个导叶被卡住，剪断销被剪断则发出报警信号；
② 在机组事故停机过程中，若有的导叶被卡住，剪断销被剪断，则除了发出报警信号外，还应作用于紧急事故停机引出继电器，以关闭快速闸门或主阀。
其中：CJX型（常闭式）； KJX型（常开式）；两者均为有机玻璃材质，可与JDX剪断销信号装置配套使用。
二、技术参数
型 号 | 剪断销直径 D2 | 冒头直径D1 | 插入长度L |
CJX-6 | 6 | 18 | 45 |
CJX-9 | 9 | 22 | 60 |
CJX-12/14 | 14 | 22 | 80 |
CJX-18 | 18 | 25 | 100 |
CJX-20 | 20 | 25 | 100 |
CJX-25 | 25 | 30 | 120 |
CJX-28 | 35 | 28 | 105 |
型 号 | 剪断销直径 D2 | 冒头直径D1 | 插入长度L |
KJX-6 | 6 | 18 | 45 |
KJX-9 | 9 | 22 | 60 |
KJX-12/14 | 14 | 22 | 80 |
KJX-18 | 18 | 25 | 100 |
KJX-20 | 20 | 25 | 100 |
KJX-25 | 25 | 30 | 120 |
KJX-28 | 35 | 28 | 105 |
三、外型尺寸

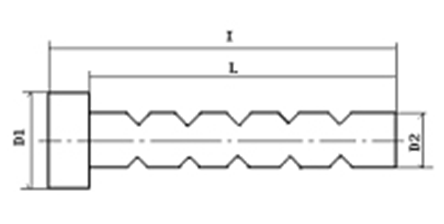

CJX； KJX型外型尺寸图：
