磁致伸缩传感器

一、概述

       MFK磁致伸缩液位变送器是采用磁致伸缩原理研制而成的高精度可测超长行程位置测量变送器,可以精确测量运动物体的直线位移。由于采用非接触测量方式,无磨损、高可靠、高稳定、寿命长,并具有良好的环境适应性。一只变送器可以用来测量液位,位移、速度,具有极高的性价比。

磁致伸缩液位变送器的结构,是采用不锈钢外壳(包含测杆)、磁致伸缩材料(波导丝)、可移动浮球(内有磁铁)和电子部件等部分组成。

二、应用

磁致伸缩变送器常见的应用有以下两种:

A.  测位移:把磁环和移动部件连接起来套在测杆上,即可做位移测量。常用于液压油缸、气缸活塞位置;机床等机械定位和位移检测;木材加工、工程机械;汽轮、水轮机械;模拟运动平台;食品加工等。

B.  测液位:把磁环变成磁性浮球做液位测量。常用于储油罐或贵重化工原料的液位高度测量;可在同一测杆上安装多个不同比重的浮球做同一储罐内分层液体的液面测量。

三、工作原理

       在测量位移时变送器电子仓的电子部件产生一激励脉冲,此脉冲沿波导丝向下运动。在变送器测杆外配有一磁环,此磁环沿测杆随被测物体的移动而移动。由于磁环会产生一个磁场。当电流产生的磁场与磁环相加形成螺旋磁场,产生瞬时扭力,使波导丝扭动并产生张力脉冲,这个脉冲以固定的速度沿波导丝传回,在接收回波线圈上会产生感应电流脉冲、即返回脉冲,通过测量起始脉冲与返回脉冲之间的时间、乘以固定速度,便能精确地确定被测物体位置。由于传感元件是非接触的,长期在线连续的测量不会对传感器造成任何磨损。

四、技术指标

电    源:DC24V;

功    耗:四线制高精度型35mA;

工作温度:-20℃~+85℃

量程范围:硬杆40mm~5000mm;可卷缩软杆50mm~20000mm;

输出形式:4~20mA;脉冲信号;RS485(数字通讯);

分辨率:液位变送器0.2mm;位移变送器0. 2mm.

精    度: 液位变送器0.5mm; 位移变送器0.3mm.

死   区:普通型:上死区,50mm;下死区,50mm(可根据用户要求适当改变)

测杆材料:304或用户特殊定制

电子仓外壳材料:304或用户特殊定制

引线方式:5芯连接器,默认长度5芯2m;

连接形式:通常M18×1.5、或者用户特殊定制

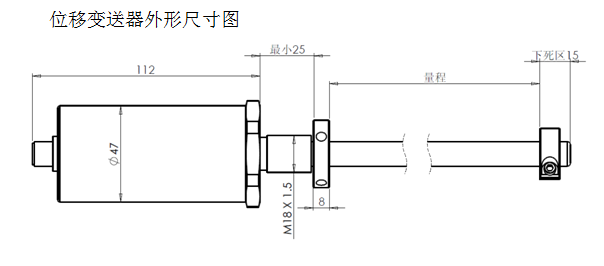

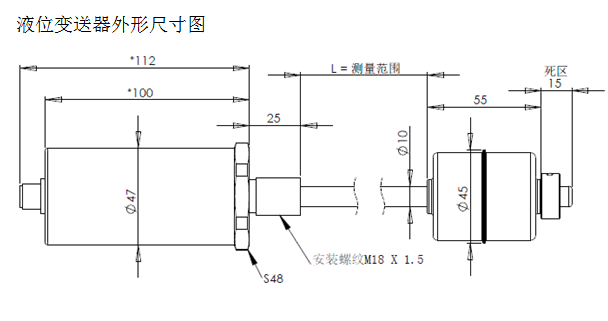

五、外形尺寸


六、使用注意事项

1.在定货或安装前,用户应先了解安装现场情况,并认真阅读使用说明书,使安装现场的环境温度、冲击、振动及压力以及尺寸符合位移变送器的安装允许范围,购买者或用户应对产品的应用、防蚀及功能选择负责,所订购产品应符合使用环境要求一致;

2.测杆不能弯曲,使用后,应将产品放回包装管内;位移变送器的电子部件端或末端不允许受大的冲击或振动。

3.位移变送器不可直接用于有化学反应或其它对位移变送器有损害的易燃、易爆、腐蚀、蒸汽和液体等场合,必要时需有防护措施给予保护。

4.位移变送器的电子部件防溅但不可浸没,切不可让液体浸至六角基座上方。安装完毕,应对电子仓进行保护处理。

5.位移变送器的屏蔽电缆线必须避开大功率电源、射频信号源和其它有噪声的传输线等。
