油混水信号器

一. 概述

        WIM系列油混水信号器可用于监测各种油中的含水量。安装方便、测量准确,可检测到油中混水的比例在5%以下,同时还带1对开闭接点的输出。控制器分为侧装式及顶装式,用户可根据需求选择。油混水信号器是依据电容值在其他条件不变,只有两板间介质的介电常数变化时,电容随介电常数的变化而变化的原理。控制器由探头外壳、内芯构成电容两极,当两极间油中混水后将改变其介电常数,从而引起电容值的变化,设定油混水比例后,如达到设定值,则控制器输出接点信号。

二. 主要技术参数

测量范围:         侧装式:110mm、顶装式:110~3000mm

工作电压:        24 VDC、220VAC/DC

额定功耗:          1.5W(24VDC)、3W(220VAC/DC)

输出方式:         1对开闭接点

接点容量:         3A/24VDC、1A/220VAC/DC

连接方式:         螺纹或法兰

安装方式:         侧装或顶装

探头材质:         不锈钢/黄铜

介质温度:         0~80℃

环境条件:         -10~85℃,≤85%RH,避免强腐蚀性气体

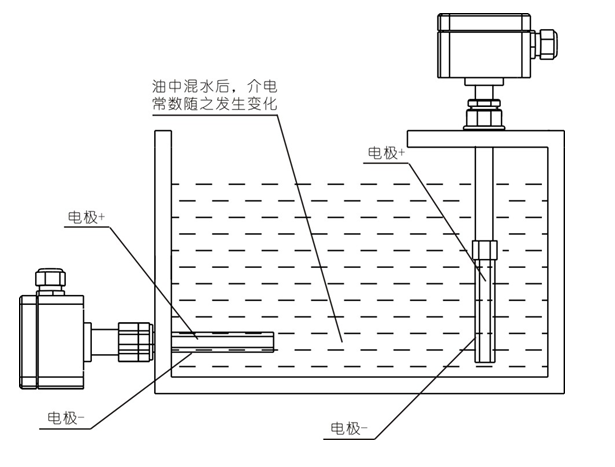

三. 工作原理

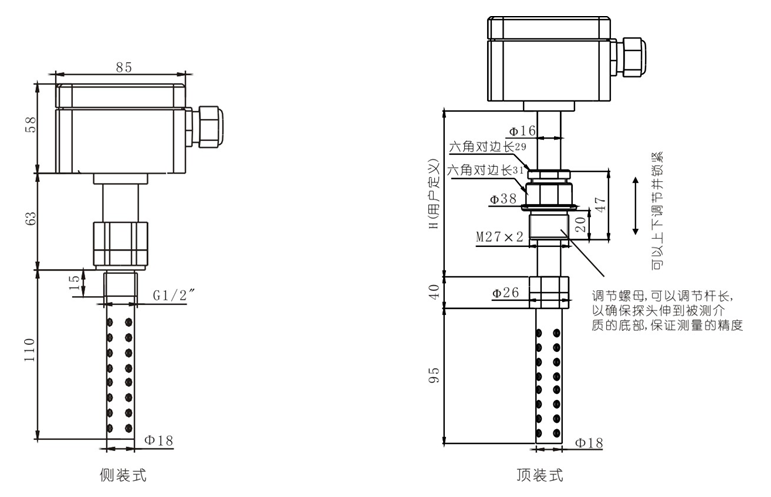

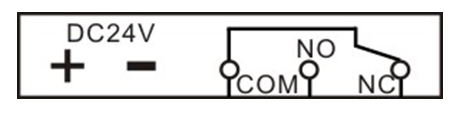

四. 端子接线及结构尺寸


注意:

①  当油中混水比例大于设定值时,继电器NO点闭合,NC点断开;

②  当油中混水比例小于设定值时,继电器NO点断开,NC点闭合;




五. 安装及调试

1. 安装

依据图2,请按照以下方法安装:

1)   通过连接螺纹将控制器安装在测量口位置。安装顶装式时,如果探头达不到被测介质的底部,则调节图2示的调节螺母,使探头达到测量容器底部;在测量旋转油盆等高速转动容器油混水含量时,为防止旋转时摩擦损坏控制器,需将控制器上提起大约5mm。

2)   打开上盖,依据图4进行连线。

3)   整理、固定引出的电缆,并装上上盖。

注意:

③  安装时,不要直接用手大力旋转上盖以紧固信号器,应用扳手扳动连接螺纹上方的螺母紧固。

④  控制器应当安装在油槽或油罐的侧部或底部,探头插入油中的深度应至少为80mm。

⑤  连接电源时,应先核对产品的电源与现地提供的电源是否相符,再进行连线,以防烧坏控制器。

2.调试

控制器的调试过程如下:

1)  将纯净透平油放置在容器中,准备一杯清水(清水和透平油的比例大约为设定的动作点比例)。

2)  打开上盖,可以看见两个指示灯(一个红色、一个绿色)和一个电位器。电位器顺时针方向为增大设定点油混水比例,逆时针为减小油混水比例。

3)  依照图4接线,并在开闭接点的回路中接入万用表(万用表两端分别接NO及COM),将万用表打到欧姆档(“200Ω”档)。

4)  接通控制器的电源,此时指示灯绿灯亮,红灯灭,万用表显示电阻无穷大,表示仪器工作正常。

5)  在容器中混入清水,搅拌均匀。注意混水比例应当稍大于动作点的比例。如动作时设定的比例为4%,则油中掺水后比例应当稍大于4%。

6)  将控制器插入容器中,再次接通电源。

如果红色指示灯亮,同时万用表显示电阻趋于零,表示继电器已经动作,此时

(1)        的设定点小于要求的动作点。则先调节电位器使指示灯绿灯亮,同时万用表显示电阻无穷大,再回调少许,使红灯恰好亮,万用表显示电阻趋于零。

(2)        如果此时绿灯亮,同时万用表显示电阻无穷大,则继电器没有动作,此时的设定点大于要求的动作点。调节电位器,使红灯恰好亮,万用表显示电阻趋于零。

注:电位器逆时针旋转为减小动作点设定值。

7)  设定后,如需再次测试设定点,则先断掉电源,再清洁控制器探头后重复步骤6),直到控制器达到要求的设定点。

8)  调节完毕后,请盖上上盖,旋紧上盖紧固螺钉。

注意:

①    电位器正反均有止位,调节时应缓慢旋转,防止旋转过度,造成电位器的损坏。

②    清洁探头时,可使用干抹布等擦干,不能使用电风筒等高温电器直接干燥探头,否则将会损坏探头密封材料。

③    每次取出信号器时,应当先断掉电源,再取出信号器。

④    连接电源时,应先核对产品的电源,再进行连线,防止烧坏控制器。

六.注意事项

1) 订货时应注意注明工作电压、安装方式、探头材质、环境温度等。

2) 货到后需方应按装箱单检查原件及附件是否齐全、完好,如有损坏,应尽快与供货方联系。

3) 控制器应储存在干燥、通风、阴凉、无腐蚀性气体、绝缘良好及无危害因素的室内,不得将控制器放在高温、高湿场合保存的环境中。

4) 控制器在保存、移动或安装时,不得摔碰,防止跌落,以免控制器损坏。

5) 本产品属精密测量元件,严禁随意冲击、强力支撑或拆卸。

6) 请确认按说明书中的要求接线正确后方可上电。

7) 敷设信号电缆时请与高电压,高频率设备及电缆保持安全距离,以免造成对控制器输出信号的干扰及产生的感应高电压损坏控制器。

8) 严禁用户自行拆解控制器或进行维修,否则不予保修。

9) 如控制器不能正常工作,请将控制器返回本公司检测。
